Automatisk kabelmærkningsmaskine: Kabelspolemærkning og etiketfødervejledning

På en kabelproduktionslinje, der kører med fuld kapacitet, kan en enkelt mærkningsstation bemandet af én operatør blive flaskehalsen, der begrænser gennemløbet gennem hele pakkeforløbet. Manuel kabelspolemærkning er langsom, inkonsekvent og - når operatøren er træt eller distraheret - tilbøjelig til skæve placeringer, manglende spoler og etiketbobling, der tvinger omarbejde. For kabelproducenter, der skalerer produktionsvolumen, er det ikke en kvalitetspræference at eliminere manuel mærkning. Det er et produktionsteknisk krav.

Denne vejledning dækker de tre teknologier i centrum for denne automatisering: automatisk kabelmærkningsmaskine , den kabel etiketføder , og den specifikke arbejdsgang af kabelspolemærkning på et integreret samlebånd.

Hvorfor manuel kabelspolemærkning mislykkes i skala

Problemerne med manuel kabelspolemærkning bliver målbare, når produktionsvolumen når det punkt, hvor mærkningshastighed, ikke spolehastighed, bestemmer linjens outputhastighed.

Inkonsekvent placering. En selvklæbende etiket påført i hånden på sidefladen af ​​en spole afhænger helt af operatørens opmærksomhed og grebsvinkel. Etiketpositionen varierer med centimeter mellem spolerne. På færdige produkter, der er bestemt til detailvisning eller automatiseret scanning, betyder inkonsekvent placering, at stregkoder ikke kan scannes pålideligt, og det professionelle udseende, der afspejler produktkvaliteten, undermineres i det sidste trin af produktionen.

Arbejdsafhængighed og omkostningsakkumulering. Dedikerede mærkningsoperatører repræsenterer en fast lønomkostning, der skaleres lineært med produktionsvolumen. Ved outputhastigheder over 300-500 spoler pr. skift kræver en enkelt mærkningsstation typisk en fuldtidsoperatør, hvis eneste produktive output er etiketplacering - en funktion, der ikke genererer nogen merværdi ud over, hvad en automatiseret enhed kan levere til en brøkdel af prisen pr. enhed.

Flaskehalsrisiko i integrerede linjer. Når oprulning, indpakning og etikettering er sekventielle operationer på en kontinuerlig linje, bestemmer den langsomste station outputhastigheden for hele systemet. Manuel mærkning begrænser konsekvent gennemløbet, fordi den menneskelige påføringshastighed ikke er synkroniseret med maskinens oprulningshastighed. Resultatet er enten en bufferakkumulering opstrøms for mærkningsstationen eller bevidst linjenedgang for at matche operatørens tempo – begge dele reducerer det effektive output af kapitaludstyr med langt højere omkostninger pr. enhed end selve mærkningstrinnet.

Hvad er en kabellabelføder

En kabellabelføder er en dedikeret automatiseringsenhed, der dispenserer færdiglavede selvklæbende etiketter og påfører dem på sidefladen af en kabelspole, når den passerer gennem etiketteringsstationen på samlebåndet. Enheden indekserer etiketter fra en rulle, skræller bagbeklædningen og påfører hver etiket på en defineret position på spolen med ensartet orientering og tryk – uden operatørens involvering.

Nøgleforskellen mellem en kabel-etiketfremfører og en universal-trådmærkningsmaskine er applikationsmålet. Generelle wireetiketteringsmaskiner er designet til at vikle etiketter rundt om den cylindriske overflade af individuelle wireforløb - de påfører etiketten på langs langs ledningen. En kabeletiketføder påfører derimod etiketter på flad sideflade af en færdig spole — overfladen, der er synlig, når spolen står oprejst eller vises på en hylde. Dette er mærkningskravet, der er specifikt for produktion af pakket kabelspole, og det kræver en anden tilførselsgeometri, en anden etiketpræsentationsvinkel og forskellig positionsnøjagtighed i forhold til spolens kant.

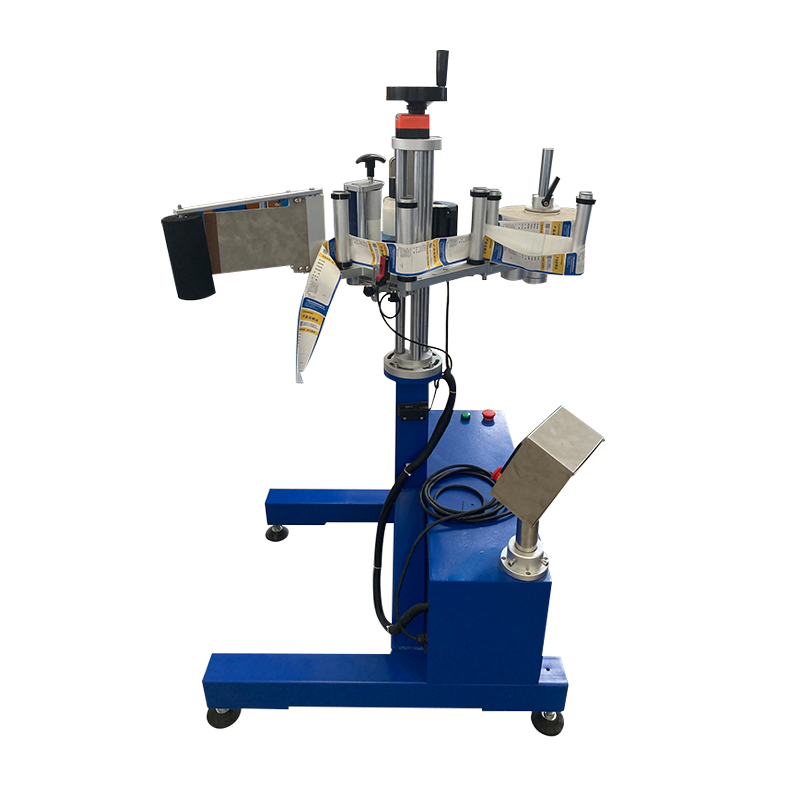

Yessjet's Cable Stickers Label Feeder til samlebåndsspolemærkning er konstrueret specifikt til denne applikation: Forfremstillede selvklæbende etiketter føres automatisk ind og påføres på spolsiden på det bevægelige samlebånd uden manuel betjening på etiketteringsstationen.

Sådan fungerer automatiske kabelmærkningsmaskiner på samlebåndet

En automatisk kabelmærkningsmaskine integreret i en spolepakkelinje fungerer som en synkroniseret station inden for den overordnede linjesekvens. Forståelse af integrationslogikken tydeliggør både, hvad maskinen kan, og hvilke opstrøms- og nedstrømsforhold den kræver for at fungere korrekt.

Etiketrullefremføring og afrivningsmekanisme. Maskinen holder en rulle med fortrykte selvklæbende etiketter på en spindel. En stepmotordrevet fremføringsmekanisme fremfører etiketstrimlen med en kontrolleret hastighed. Ved afrivningspunktet bøjer bagbeklædningen skarpt rundt om en pladekant, hvilket får etiketten til at skille sig fra foringen og præsentere sig selv med forsiden opad til påføring. Foringen vikles derefter tilbage på en opsamlingsspole, så arbejdsområdet holdes fri for affaldsmateriale.

Spole detektion og trigger. En sensor - typisk en fotoelektrisk kontakt placeret ved indgangen til mærkningsstationen - registrerer ankomsten af ​​hver spole på transportøren. Detekteringssignalet udløser etiketdispenseringscyklussen: Etiketten føres frem til påføringspositionen og presses på spolens sideflade i det øjeblik, hvor spolen når det definerede mærkningspunkt. Udløsertidspunktet kan justeres for at synkronisere med transportbåndets hastighed, hvilket sikrer ensartet etiketplacering uanset mindre transportørhastighedsvariation.

Påføringstryk og tilpasningsevne. Etiketten påføres med en pude eller rulle, der presser den ensartet mod spolens overflade. Jævnt kontakttryk over hele etiketområdet er afgørende for at forhindre kantløft, luftbobler og delvis vedhæftning - alle almindelige defekter ved manuel påføring. Konsekvent påføringstryk er en af ​​de primære kvalitetsfordele ved automatisk etiketfremføring efter håndpåføring.

Etiket længde indkvartering. Forskellige kabelprodukter kræver forskellige etiketformater - stregkodeetiketter, produktinformationsetiketter, sikkerhedsadvarselsetiketter - som varierer i trykt længde. En korrekt specificeret automatisk kabelmærkningsmaskine rummer et defineret etiketlængdeområde uden mekanisk justering for hvert format. Etiketlængdeområdet bestemmer, hvilken kabelproduktblanding maskinen kan betjene uden værktøjsskift.

Kabelspolemærkning: Tekniske parametre, der betyder noget

Valg af en automatisk kabelmærkningsmaskine til applikation på spolesiden kræver evaluering af parametre, der er specifikke for spolemærkningsopgaven, og som adskiller sig fra de parametre, der er relevante for applikationer til inline ledningsmærkning.

±1 mm positionsnøjagtighedsspecifikationen fortjener særlig opmærksomhed. For spoler, der bærer udskrevne stregkoder, påvirker etiketplaceringsnøjagtigheden direkte scanningshastigheder ved første læsning ved nedstrøms kontrolpunkter og ved kundemodtagelse. En etiket, der er forlagt mere end 2-3 mm fra den forventede position på spolens overflade, kan forårsage fejljustering af scanneren i automatiserede modtagesystemer, hvilket udløser manuel indgriben på netop det stadium af forsyningskæden, hvor automatisering giver størst værdi.

For en komplet oversigt over tilbehørsudstyret, der understøtter kabelproduktionsarbejdsgange, se hele udvalget af wire kabel produktion tilbehør udstyr dækker opbevaring, mærkning, spændingskontrol, transport og rullehovedløsninger.

Vigtigste fordele ved at automatisere din kabelspolemærkningsproces

Baggrunden for automatiske kabelmærkningsmaskiner i spoleproduktion er bygget på målbare resultater på tværs af fire dimensioner: arbejdskraft, kvalitet, hastighed og sporbarhed.

Reduktion af arbejdsomkostninger. Fjernelse af en dedikeret mærkningsoperatør fra linjen eliminerer en tilbagevendende arbejdsomkostning pr. skift. Branchedata om mærkningsautomatisering indikerer, at virksomheder, der automatiserer mærkningsstationer, kan reducere associerede arbejdsomkostninger på mærkningslinjer med op til 30 % . For højvolumen kabelproduktion, der kører flere skift, giver dette betydelige årlige besparelser i forhold til kapitalomkostningerne for den automatiserede enhed.

Ensartet kvalitet ved hver spole. Automatiseret applikation eliminerer den variabilitet, der indføres af førertræthed, skiftskift og individuelle teknikforskelle. Hver spole modtager etiketten på samme position med det samme påføringstryk, uanset produktionsvolumen eller skifttidspunkt. Denne konsistens har betydning både for det færdige produkts udseende og for pålideligheden af ​​stregkodescanningen.

Linjehastighedssynkronisering. En kabeletiketføder fungerer med en hastighed, der bestemmes af produktionslinjens transporthastighed, ikke af en menneskelig operatørs fysiske kapacitet. Dette fjerner mærkning som en kapacitetsbegrænsende flaskehals og gør det muligt at udnytte den fulde outputkapacitet af opstrøms coiling- og indpakningsudstyr uden hastighedsregulering ved etiketteringsstationen.

Sporbarhed og identifikationsstøtte. Konsekvente, maskinelt påførte etiketter bærer stregkode, QR-kode eller sekventielle nummereringsdata, der muliggør produktsporbarhed fra emballagelinjen til distribution til slutkunden. For kabelproducenter, der leverer til industri-, bygge- eller datainfrastrukturkunder, hvor kabelidentifikation er et projektspecifikationskrav, giver maskinpåførte etiketter den mærkningskonsistens, som manuel påføring ikke kan levere pålideligt ved produktionsvolumen.

Integration med den bredere kabelproduktionslinje

En kabellabelfremfører leverer sin fulde værdi, når den er integreret som én station i en komplet automatiseret pakkesekvens i stedet for at betjenes som en selvstændig enhed. Den typiske pakkelinjesekvens for spole-oprulning, indbinding eller indpakning, etikettering og transport til palletering - er designet til at flyde kontinuerligt, hvor hver station sender færdigt produkt til det næste uden manuel håndtering mellem stadier.

I denne sekvens sidder etiketteringsstationen mellem spoleemballageudstyret og udløbstransportøren. Spolen ankommer indpakket og indbundet, passerer gennem etiketføderstationen, hvor sideetiketten påføres automatisk, og fortsætter til transportøren til afhentning eller palletering. Hele sekvensen fra spiraldannelse til mærket færdigt produkt kører uden operatørindblanding på nogen station.

Yessjet's fuldautomatisk rulle- og emballeringsudstyr er designet med denne integration i tankerne. Oprulnings-, indpaknings- og indbindingsmaskinerne i produktserien producerer færdige spoler med de dimensioner og konsistens, der kræves for pålidelig automatisk etiketpåføring nedstrøms - spoler med ensartet diameter og flad fladegeometri er en forudsætning for ensartet ±1 mm etiketplacering. Når etiketføderen købes sammen med rulle- og emballeringsudstyret fra den samme producent, koordineres grænsefladespecifikationerne, transportørens højder og spolens leveringsgeometri efter design i stedet for at kræve tilpasset integrationsarbejde på stedet.

For kabelproducenter, der planlægger eller opgraderer komplette produktionslinjer – fra ekstrudering til oprulning, pakning, etikettering og palletering – Yessjet's komplette kabelproduktion nøglefærdige løsninger dække hele udstyrssekvensen med koordineret design, installationssupport og idriftsættelsestjenester for at sikre, at hver station i linjen fungerer som et integreret system fra dag ét.
