Aktiv spændingskontrol ind Motoriseret wire kabel pay-off udstyr : Hvordan det adskiller sig fra passiv bremsning

Den grundlæggende skelnen mellem motoriserede og passive pay-off-systemer ligger i, hvordan tilbagespænding genereres og opretholdes under afviklingsprocessen. Passive systemer - magnetiske pulverbremser, friktionsskivebremser eller mekaniske trækmekanismer - påfører et fast eller manuelt justerbart modstandsmoment på spoleakslen, idet de er afhængige af det mekaniske træk for at skabe spænding i wiren, når den trækkes af nedstrømsprocessen. Denne tilgang fungerer tilstrækkeligt under steady-state forhold, men fejler forudsigeligt på de to mest kritiske tidspunkter af enhver produktionskørsel: acceleration fra stilstand og deceleration til stop. Under acceleration betyder inertien af ​​en fuld tung kabelspole, at bremsemomentet, der kræves for at opretholde målspændingen, er betydeligt højere end under steady-state kørsel - et passivt bremsesæt til steady-state spænding vil tillade, at der dannes en slap sløjfe under acceleration, som så spændes fast, når nedstrømshastigheden stabiliseres og skaber en spændingstrådsspids, der kan forlænge en spændingstrådsspids, der kan forlænges.

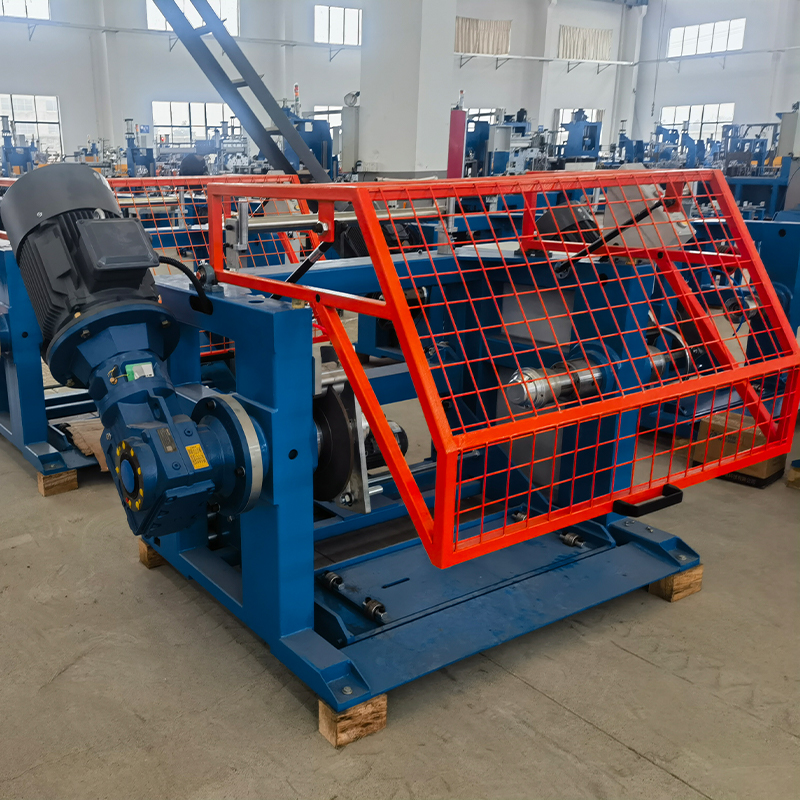

Motoriseret Wire Cable Pay-Off-udstyr løser dette ved aktivt at drive spolen i afviklingsretningen med et kontrolleret drejningsmoment, der udligner spolens inerti under accelerations- og decelerationsfaser. Drivsystemet - typisk en vektorstyret vekselstrømsmotor eller et servodrev - modtager en hastighedsreference fra nedstrømslinjen og anvender en drejningsmomentkommando, der er beregnet til at holde danservalsen i dens målposition gennem hele hastighedsområdet. Når downstream-linjen accelererer, øger det motoriserede pay-off-drev sit udgangsmoment for at afvikle kablet proaktivt i stedet for at vente på, at danseren falder og signalerer et spændingsunderskud. Resultatet er en spændingsprofil, der forbliver inden for ±5 % af sætpunktet over hele accelerations- og decelerationsindhyllingen - et kontrolniveau, som passive systemer ikke kan opnå på kabelspoler med stor diameter og høj inerti.

Shanghai Yessjet Precise Machinery Co., Ltd. integrerer inertikompensationsalgoritmer i drevkonfigurationen af ​​dets motoriserede ledningskabel-afbetalingsudstyr, kalibreret til den faktiske spolediameter og vægtinterval specificeret for hver installation. Parametrene for inertikompensation indstilles under idriftsættelse ved hjælp af en kontrolleret accelerationsrampetest, og den resulterende spændingsstabilitet verificeres i forhold til målkonvolutten, før linjen går i produktion - hvilket sikrer, at ydeevneegenskaberne opfylder proceskravene fra den første produktionskørsel i stedet for at kræve udvidet trial-and-error-tuning af kundens operatører.

Kompensation for spolediameter: Hvorfor pay-off spænding glider uden

En kabelspole, der vikles af på en motoriseret kabeludbetalingsmaskine, ændrer dens effektive diameter kontinuerligt under hele forløbet - startende ved det ydre lagdiameter og falder til kernediameteren, efterhånden som kablet forbruges. For en typisk stor industriel spole kan denne diameterændring repræsentere et forhold på 3:1 til 5:1 mellem fuld og tom tilstand. Hvis pay-off-drevet opretholder et konstant rotationshastighedsindstillingspunkt i stedet for at kompensere for denne diameterændring, vil den lineære kabeludgangshastighed falde proportionalt, efterhånden som spolen tømmes, hvilket tvinger nedstrømsprocessen til enten at acceptere variabel fødehastighed eller stole på, at akkumulatorbufferen absorberer underskuddet. På ekstruderingslinjer, hvor lederfremføringshastigheden direkte påvirker isoleringsvægtykkelsen, oversættes ukompenseret diameterændring i udbetalingen til en progressiv vægtykkelsesforøgelse, efterhånden som spolen tømmes - en defekt, der udvikler sig langsomt nok til at bestå de indledende kvalitetstjek, men fejler ved statistisk prøvetagning på tværs af rullelængden.

Den korrekte tekniske tilgang er kontinuerlig estimering af spolediameter med automatisk hastighedskorrektion anvendt på udbetalingsdrevet. Diameterestimering kan implementeres gennem tre metoder, hver med forskellige nøjagtighedsegenskaber og hardwarekrav:

• Danserpositionsintegration: Dancerrulleforskydningen integreres over tid for at estimere forbrugt kabellængde, som kombineres med den kendte spolegeometri for at beregne den aktuelle viklingsdiameter - effektiv for konsistente spolegeometrier, men akkumulerer fejl, hvis danseren betjenes nær dens bevægelsesgrænser i længere perioder
• Beregning af hastighedsforhold: Forholdet mellem pay-off-spole-encoder-hastigheden og downstream-line-encoder-hastigheden bruges til at beregne den effektive afviklingsdiameter i realtid - nøjagtig og selvkorrigerende, men kræver et pålideligt hastighedssignal fra downstream-processen, der er synkroniseret med pay-off-controlleren
• Direkte optisk måling: En laserafstandssensor eller ultralydstransducer måler den aktuelle spolens ydre diameter direkte - den højeste nøjagtighedsmetode, uafhængig af akkumuleret beregningsfejl, men tilføjer sensorhardwareomkostninger og kræver beskyttelse mod kabelstøv og smøremiddelforurening i målefeltet

I praksis tilbyder beregningsmetoden for hastighedsforhold den bedste balance mellem nøjagtighed og implementeringsenkelhed for de fleste Automatisk Wire Kabel Pay-Off maskine installationer. Kompensationsopdateringshastigheden bør være tilstrækkelig til at spore diameterændringer mellem individuelle viklingslag - for et typisk kabel med 1,5 mm isoleret diameter på en 400 mm tværbreddespole repræsenterer hvert lag ca. 0,003 mm diameterændring, hvilket kræver en opdateringshastighed på mindst én beregning pr. spoleomdrejning for at opretholde kompensationsnøjagtigheden af ​​den faktiske diameter inden for 0.

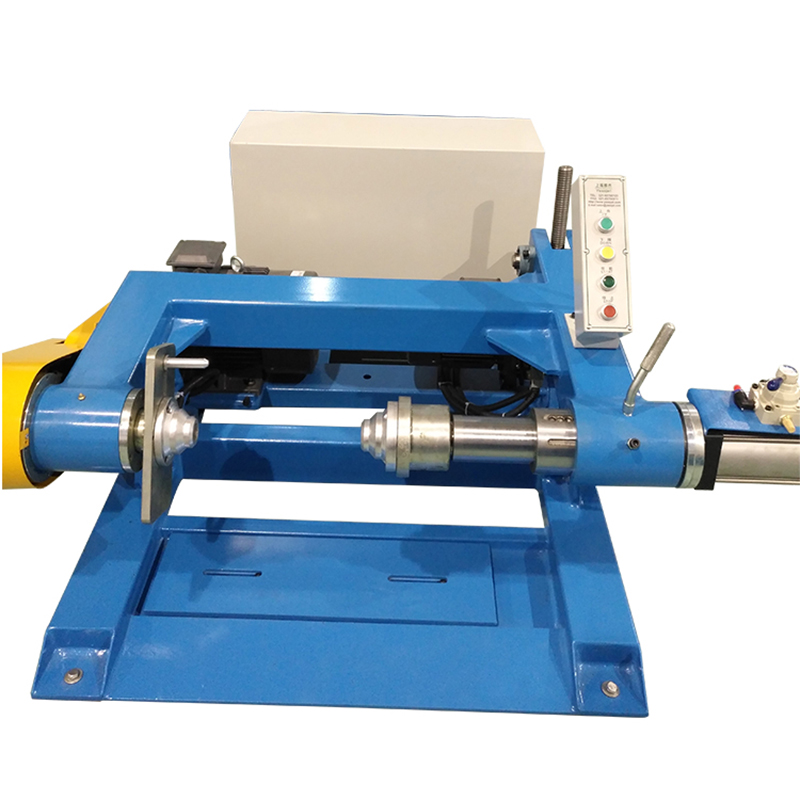

Spolebelastning og justering: De mekaniske faktorer, der bestemmer spændingsensartethed

Uensartet spænding i motoriseret ledningskabel-afbetalingsudstyr tilskrives ofte kontrolsystemproblemer, når den egentlige årsag er mekanisk fejljustering ved spolens monteringspunkt. En spole monteret med sin rotationsakse ikke vinkelret på udbetalingsretningen - selv med 1 til 2 grader - skaber en sinusformet spændingsvariation ved viklingsfrekvensen, da kablet trækker skiftevis mod og væk fra flangefladen under afvikling. Denne spændingsrippel optræder på danserullen som en rytmisk svingning, som spændingskontrolsløjfen ikke kan undertrykke, fordi forstyrrelsesfrekvensen matcher eller overstiger kontrolsløjfens båndbredde. Den resulterende spændingsvariation er typisk 8-15 % top-to-peak ved viklingsfrekvensen og reagerer ikke på PID-justeringsjusteringer, hvilket får operatører til at konkludere forkert, at kontrolsystemet er kilden til problemet.

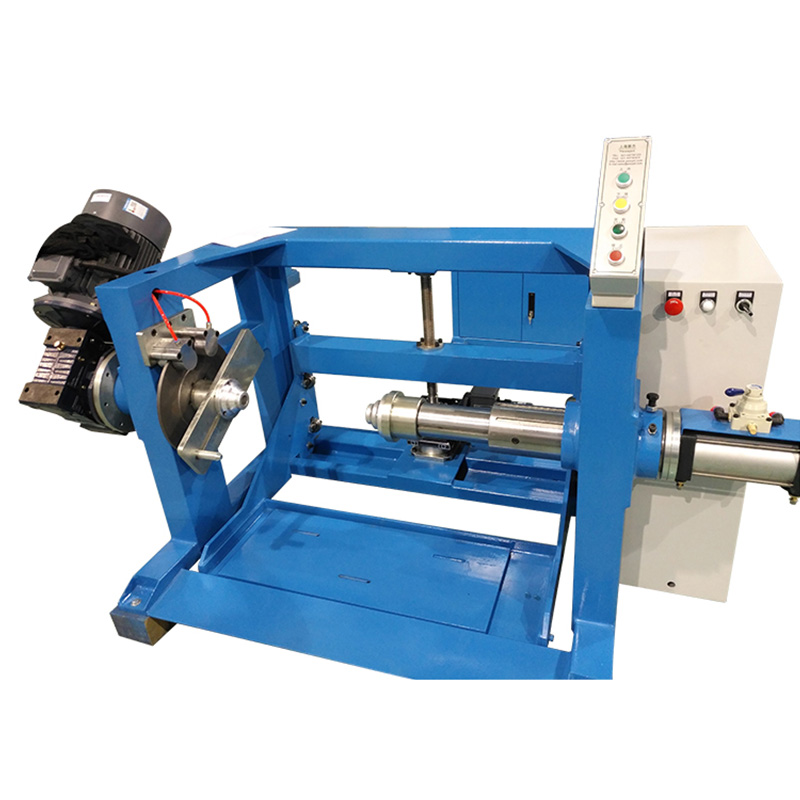

Korrekt spoljustering kræver både aksial vinkelrethed og lateral centrering af spolen i forhold til udbetalingsretningen. Aksial vinkelrethed indstilles af udbetalingsrammens geometri og justering af spoleakslens lejeblok - verificeret ved hjælp af en måleur, der krydses langs spoleflangefladen, mens akslen drejes med hånden. Lateral centrering sikrer, at kablet kommer ud af spolen i den korrekte vinkel for det første styreøje, hvilket minimerer flådevinklen – vinklen mellem kablets udgangspunkt ved spolen og midterlinjen på den første guide – som skal holdes under 1,5 grader for at forhindre flangeslid og kantafslidning på de yderste kabellag.

Almindelige spolemonteringsfejl og deres spændingseffekter

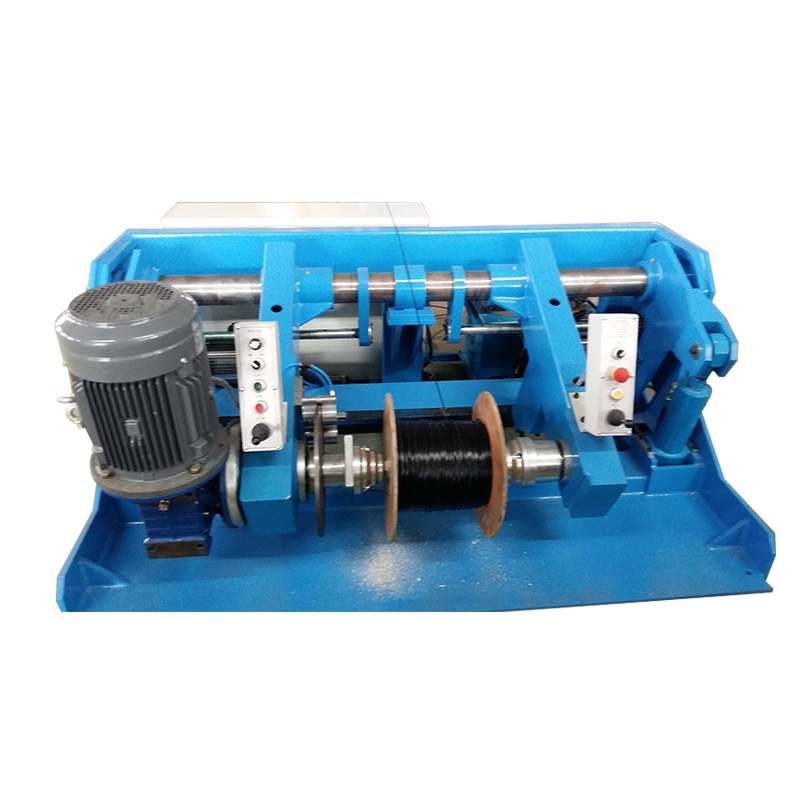

Reel Change Sequence Design: Minimerer nedetid uden at gå på kompromis med spændingskontrol

Hændelsen for hjulskifte - overgang fra en udtømt spole til en ny fuld spole på en automatisk kabelafbetalingsmaskine - er det højeste risikomoment i udbetalingssystemets driftscyklus fra både et produktionskontinuitets- og et spændingskontrolperspektiv. På strækninger uden en dedikeret spoleskifteakkumulator skal downstream-processen stoppe helt i løbet af skiftesekvensen, hvilket på et manuelt indlæst system typisk tager 3 til 8 minutter afhængig af spolevægt og tilgængelighed af håndteringsudstyr. For en ekstruderingslinje, der kører kontinuerligt, kræver selv et 3-minutters stop en opstartsrensning og stabiliseringsperiode, før produktkvaliteten vender tilbage til specifikationen - hvilket effektivt gør det samlede produktionstab pr. rulleskift 8 til 15 minutters brugbart output.

Flyvende splejsningssystemer – som forbinder halen af ​​den udtømte spole med ledningen af ​​den nye spole, mens begge er i bevægelse – eliminerer dette produktionstab, men kræver præcis timingkoordinering mellem splejsningsaktuatoren, udbetalingsdrevet og akkumulatorsystemet. Splejsningen skal finde sted, mens akkumulatoren frigiver sin lagrede kabellængde for at opretholde nedstrøms ledningshastighed under det øjeblikkelige stop af den udtømte spole. Hvis akkumulatorkapaciteten er utilstrækkelig til at dække den fulde splejsningssekvenstid, vil nedstrømsprocessen opleve et spændingsudfald, der får ekstruderingskrydshovedet til at se en kortvarig spændingsreduktion - hvilket potentielt tillader lederen at vandre ud af midten inde i matricen og producere en længde af excentrisk isolering, der skal kasseres.

• Akkumulatorstørrelse til flyvende splejsning: Akkumulatorens slaglængde skal lagre mindst 1,5 gange kabeloutput i løbet af den maksimale forventede splejsningssekvenstid, med den yderligere 50 % margen, der tager højde for variation i operatørens responstid og splejsningshovedets cyklustid under produktionsforhold
• Pålidelighed for hale-endedetektion: Optiske eller induktive sensorer, der registrerer, at spolen er næsten tom, skal udløse splejsningsinitieringssignalet med tilstrækkelig forudgående varsel - typisk når der er 2 til 3 lag kabel tilbage på spolen - for at give akkumulatoren mulighed for at opbygge sin fulde lagerkapacitet, før splejsningshændelsen begynder
• Ny spole foracceleration: Det nye spoledrev skal accelerere den friske spole, så den matcher den aktuelle linieoverfladehastighed, før splejsningsklemmen går i indgreb - splejsning til en stationær eller langsomt bevægende spole skaber en spændingsimpuls, når splejsningspunktet går over fra den gamle spole til den nye, hvilket potentielt knækker splejsningssamlingen på fintråden
• Genstabilisering af spændingen efter splejsning: Efter splejsningen kræver udbetalingsspændingskontrolsløjfen en re-stabiliseringsperiode, da den går fra drift på de gamle spoleinerti-karakteristika til den nye fuld spole - kontrolsystemet bør anvende en blød overgang i inertikompensationsparametrene snarere end en øjeblikkelig trinændring for at forhindre overskridelse

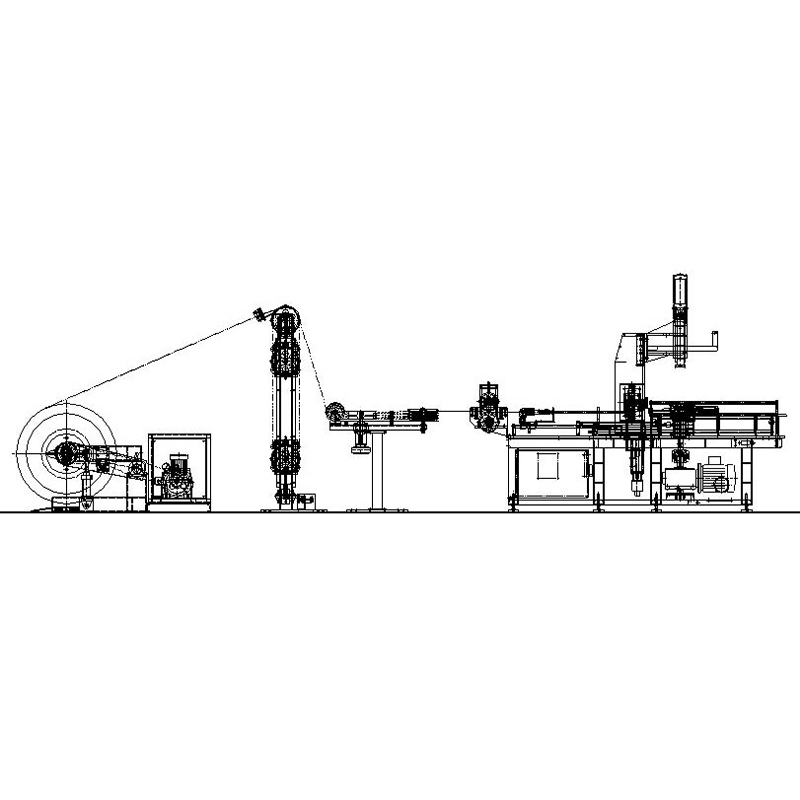

Integration af motoriseret kabelbetalingsmaskine med ekstruderingslinjekontrolsystemer

En motoriseret kabeludbetalingsmaskine, der fungerer som en selvstændig enhed - med sit eget uafhængige spændingsindstillingspunkt og danserkontrolsløjfe - introducerer en iboende konflikt med ekstruderingslinjens aftrækshastighedskontrolsystem. Begge systemer forsøger at regulere kabelspændingen på deres respektive punkter: Udbetalingen opretholder opstrømsspændingen ved lederindgangen, og aftrækket opretholder nedstrømsspændingen ved den isolerede kabeludgang. Hvis disse to kontrolsløjfer ikke er koordineret gennem et delt kommunikationslink, kan de indgå i en modstridende svingning, hvor udbyttet øger spændingen som reaktion på et danserfald, mens aftrækningen samtidig reducerer hastigheden som reaktion på en spændingsstigning - hvilket skaber en vedvarende frem og tilbage interaktion, som ingen af ​​sløjfene kan løse uafhængigt.

Den korrekte integrationstilgang er en hierarkisk kontrolarkitektur, hvor ekstruderingslinjemaster-PLC'en giver en hastighedsreference til det motoriserede kabelbetalingsudstyrsdrev som et feedforward-signal, hvor pay-off danserpositionskontrolsløjfen fungerer som en trimjustering oven på masterhastighedsreferencen i stedet for som en uafhængig hastighedsregulator. I denne konfiguration følger pay-off-drevet linjehastigheden proaktivt gennem feedforward-signalet, og danser-sløjfen behøver kun at korrigere for resterende hastighedsmismatch - hvilket reducerer kontrolbåndbreddekravet og eliminerer potentialet for loop-interaktion. Kommunikationsforbindelsen mellem linjemaster-PLC'en og pay-off-drevet bør bruge en deterministisk feltbusprotokol — PROFIBUS, EtherNet/IP eller PROFINET — med en cyklustid på under 10 millisekunder for at sikre, at feedforward-signalet leveres med tilstrækkelig aktualitet til at være effektiv under linjeaccelerationsramper.

Etableret i Shanghai i 2002 og ekspanderet gennem Jiangsu Yessjet Precise Machinery Co., Ltd. i Yixing i 2017, designer Shanghai Yessjet Precise Machinery Co., Ltd. Motoriseret Wire Cable Pay-Off-udstyr med indbygget integrationsevne til de ekstruderingslinjekontrolplatforme, der oftest anvendes i serier, i Qimens-Subish og Qimens-fabrikation af kabler serien og Allen-Bradley ControlLogix. Pay-off drevgrænsefladen er prækonfigureret til at acceptere en masterhastighedsreference via den relevante fieldbusprotokol, med danser-trimsløjfeparametrene fabriksindstillet til en stabil startkonfiguration, som operatører kan finjustere på stedet uden at kræve drevprogrammeringsekspertise. Denne integrationstilgang reducerer idriftsættelsestiden for nye linjeinstallationer og eliminerer de kontrolinteraktionsproblemer, der er almindelige, når pay-off udstyr fra forskellige leverandører føjes til en eksisterende ekstruderingslinje uden teknisk koordinering af kontrolarkitekturen.

Valg af spændingsindstillingspunkt for forskellige ledermaterialer og målere

At vælge det korrekte spændingsindstillingspunkt på en automatisk kabelafviklingsmaskine er ikke et spørgsmål om at vælge en behagelig mellemværdi inden for maskinens driftsområde - det er en materialespecifik beregning, der afbalancerer tre konkurrerende krav: tilstrækkelig spænding til at opretholde lederens rethed og forhindre snøler fra spoleafviklingen, lav nok spænding til at undgå lederforlængelse inden for den elastiske spændingsgrænse og forhindre ledningsspændingen til at forhindre ledningsspændingen, dø. Hvert af disse krav pålægger en anden begrænsning på det acceptable spændingsvindue, og skæringspunktet mellem alle tre begrænsninger definerer det korrekte driftsområde for en given lederspecifikation.

Lederforlængelse er den mest kritiske begrænsning for fine-gauge og høj renhed ledere. Når udbetalingsspændingen overstiger lederens proportionale grænse - det spændingsniveau, under hvilket deformationen er fuldt elastisk - sker der permanent forlængelse, hvilket reducerer lederens tværsnitsareal og øger dens modstand pr. længdeenhed. For iltfri kobber (OFC) ledere er proportionalgrænsen lavere end for standard elektrolytisk sej pitch (ETP) kobber, hvilket betyder, at spændingsindstillingspunkter, der er acceptable for standardtråde, kan forårsage målbar forlængelse på OFC-ledere med samme gauge. Spændingsgrænsen i Newton for en given leder kan beregnes ud fra den proportionale spændingsgrænse (typisk 30-40 % af flydespænding for en konservativ driftsmargin) multipliceret med lederens tværsnitsareal - en beregning, der bør udføres for hver lederspecifikation i stedet for at antages at skalere lineært med lederens vægt.

Disse værdier tjener som tekniske udgangspunkter og skal verificeres i forhold til den specifikke lederleverandørs mekaniske egenskabsdata for det aktuelle produktionsparti. Lederens mekaniske egenskaber varierer mellem leverandører og mellem produktionspartier fra samme leverandør - især for flertrådede ledere, hvor de individuelle trådtræksparametre påvirker den endelige strengs flydespænding. Etablering af en spændingsvalideringsprotokol – inklusive en kort testkørsel ved det foreslåede sætpunkt efterfulgt af modstand pr. meter måling på en prøvelængde – bekræfter, at driftsspændingen er inden for det elastiske område for det faktiske materiale, der behandles, i stedet for udelukkende at stole på nominelle materialespecifikationer.
