Taper Tension Winding: Hvorfor konstant spænding er den forkerte strategi for store kabelspoler

En af de mest vedvarende misforståelser i kabelviklingspraksis er, at opretholdelse af et konstant spændingsindstillingspunkt gennem hele spolekonstruktionen giver den bedste spolekvalitet. I virkeligheden, konstant spænding vikling på en Motoriseret trådkabeloptagningsmaskine producerer mekanisk ustabile spoler på byggeri med stor diameter, fordi de indre lag - viklet i begyndelsen af spolen, når viklingsradius er lille - udsættes for trykbelastning fra hvert efterfølgende lag, der er viklet oven på dem. Efterhånden som spolen bygges udad, stiger det kumulative radiale tryk på de inderste lag progressivt, hvilket til sidst overstiger kabelkappens trykflydestyrke og forårsager permanent deformation af isoleringen ved laggrænsefladerne. Deformationen er ikke synlig eksternt, men producerer forhøjede kapacitansaflæsninger og potentiel dielektrisk svaghed på de berørte punkter.

Konisk spændingsvikling afhjælper dette ved bevidst at reducere viklingsspændingen, når spolediameteren øges. Spændingen ved enhver given viklingsdiameter indstilles som en procentdel af startspændingen, efter en konisk profil - lineær eller buet - der holder det radiale tryk på de indre lag inden for acceptable grænser gennem hele bygningen. Et typisk tilspidsningsforhold for PVC-isoleret strømkabel er 60–75 %, hvilket betyder, at spændingen ved den fulde spolens ydre diameter er 60–75 % af spændingen påført ved kernen. Den nøjagtige tilspidsningsprofil bestemmes af kablets kappemodul, spolegeometrien og den maksimalt acceptable indvendige lags trykspænding - parametre, der kræver ingeniørberegning frem for empirisk prøve-og-fejl på produktionsspoler.

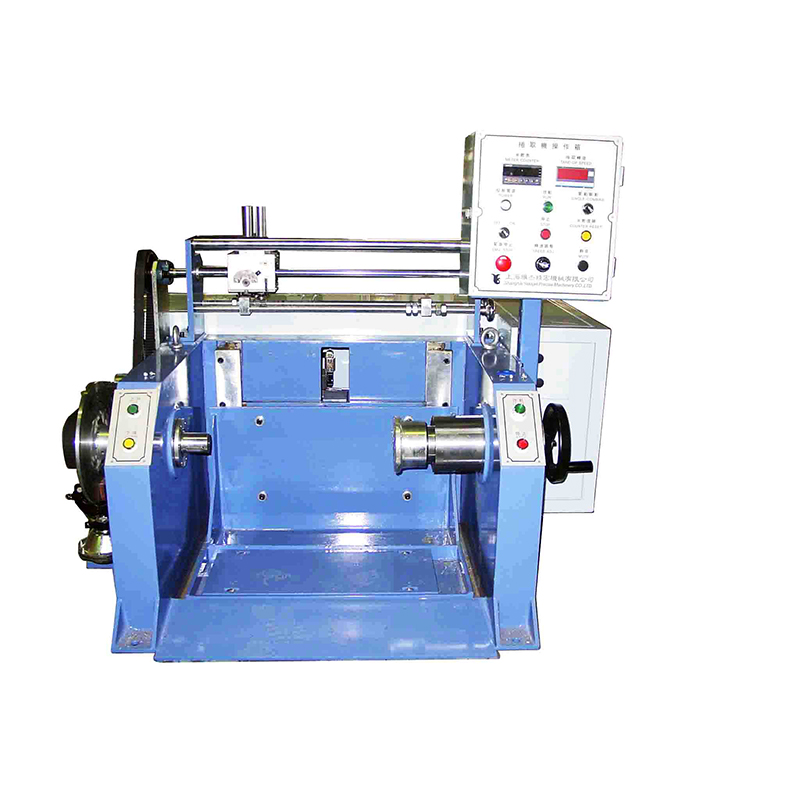

Implementering af konusspænding på en Automatisk kabeloptagningsmaskine kræver, at styresystemet sporer den aktuelle viklingsdiameter kontinuerligt og anvender det tilsvarende spændingsindstillingspunkt i realtid. Viklediameteren kan udledes af forholdet mellem travershastigheden og spolens rotationshastighed - en beregning tilgængelig i de fleste moderne servodrevplatforme uden at kræve yderligere sensorer. Shanghai Yessjet Precise Machinery Co., Ltd. konfigurerer koniske spændingsprofiler som en del af produktopskriftssystemet på deres serie af motoriserede wirekabeloptagningsmaskiner, hvilket gør det muligt for operatører at gemme og genkalde de korrekte koniske parametre for hver kabelspecifikation uden manuel genberegning på maskinen under produktskift.

Traverse Pitch-beregning og dens effekt på spool-lagets stabilitet

Travers-stigningen - den laterale afstand, som kablet bevæger sig frem pr. omdrejning af viklingsspolen - er den parameter, der bestemmer, hvor tæt kablet er pakket hen over spoleflangens bredde, og om laggrænsefladerne er geometrisk stabile. En forkert gennemløbsstigning frembringer en af ​​to fejltilstande: For stram stigning skaber overlappende lag, hvor tilstødende kabelsving graver sig ind i hinanden under viklingsspænding, hvilket forårsager kappeoverfladeskade og uregelmæssig laghøjde, der gør efterfølgende lag ustabile; for bred stigning skaber mellemrum mellem tilstødende vindinger, der tillader øvre lag at falde igennem og krydse nedre vindinger under viklingsprocessen, hvilket giver den karakteristiske "krydsede lag"-defekt, der gør spolen ubrugelig på automatisk udbetalingsudstyr.

Den teoretisk korrekte stigning for en enkeltlagsvind er lig med kablets ydre diameter plus et frirum på 1-3 % for at tage højde for OD-variation over spolelængden. I praksis bør den nominelle OD, der bruges til pitchberegning, være den maksimale OD-specifikationsgrænse snarere end den nominelle værdi, fordi pitch beregnet ved nominel OD vil producere overlapning på kabel, der løber med den øvre OD-tolerance. For kabler med OD-tolerancer, der er bredere end ±3 %, vil en fast pitch beregnet ud fra den maksimale OD producere synlige huller på kablet, der løber ved nominel eller minimum OD - i disse tilfælde giver et lukket sløjfe-pitchjusteringssystem, der aflæser den faktiske kabel-OD fra en lasermåler og opdaterer travers-pitch i realtid, hvilket giver overlegen lagkvalitet over hele produktions-OD.

Travers Pitch-konfiguration efter kabeltype

For flerlags vikling skal stigningsberegningen også tage højde for lag-til-lag-krydsningsvinklen - den vinkel, hvor hvert efterfølgende lag vender tværgående retning ved flangen. En alt for stejl overkrydsningsvinkel får kablet til at grave sig ind i det forrige lag ved vendepunktet i stedet for at køre over det jævnt, hvilket skaber en hævet kantvulst ved flangen, der vokser progressivt med hvert lag og til sidst forhindrer kablet i at sidde korrekt over hele spolebredden. Styring af overkrydsningsvinklen kræver justering af gennemløbsdecelerationen og reverseringsprofilen ved flangeenden af ​​vandring, som er en drevparameterindstilling, der adskiller sig fra steady-state traversstigning og skal konfigureres uafhængigt for hvert kabel-OD-område.

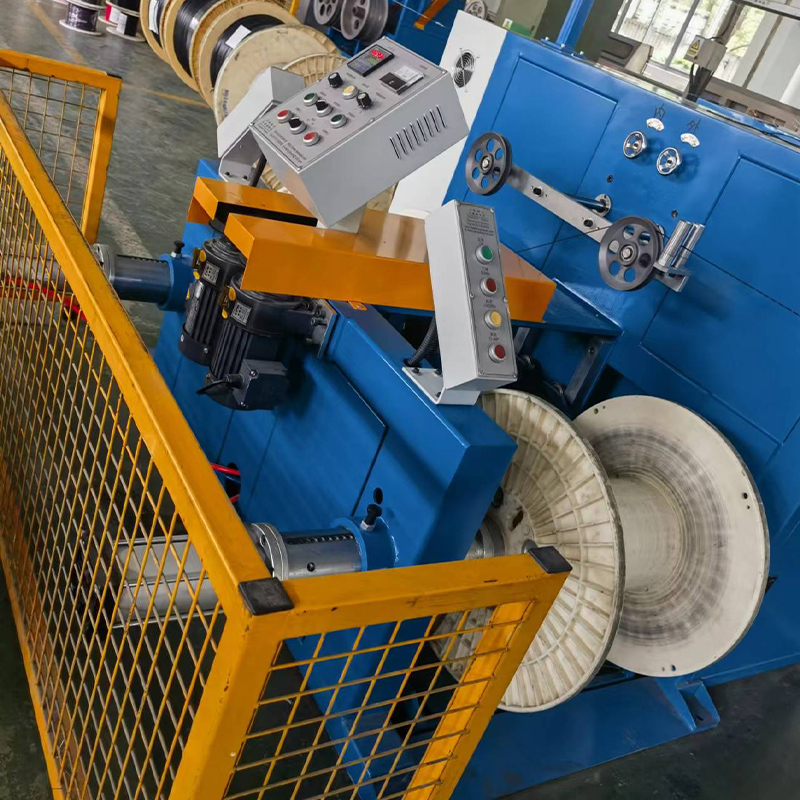

Spoleskiftesekvens på automatiske kabeloptagningsmaskiner: Minimering af skrotlængde

Spoleskiftehændelsen på en automatisk kabeloptagningsmaskine er den overgang, der mest direkte bestemmer, hvor meget brugbar kabellængde der går tabt pr. spoleskiftecyklus. Under ændringssekvensen - fra det øjeblik den fulde spole signalerer færdiggørelse til det øjeblik, hvor den nye spole når konstant viklingsspænding - fortsætter opstrøms ekstruderingslinjen med at producere kabel, der enten akkumuleres i en akkumulatorbuffer eller kræver, at linen reducerer hastigheden. Kabel produceret under akkumulatorafladningen og linjehastighedsovergangen er ofte ude af specifikation i vægtykkelse eller lederposition på grund af hastighedsvariationen, og denne længde skal kasseres eller nedgraderes. Minimering af denne skrotlængde kræver optimering af tre indbyrdes afhængige variable: akkumulatorkapacitet, spolskiftecyklustid og kontrolhåndtryksekvensen mellem opsamlingsmaskinen og linjemaster-PLC'en.

Cyklustiden for spoleskift på en automatisk kabeloptagningsmaskine består af flere sekventielle trin, som hver især bidrager til den samlede omskiftningsvarighed. Forståelse af tidsbudgettet for hvert trin identificerer, hvor ingeniørinvesteringer i automatisering eller forbedring af mekanisk design giver den største reduktion i den samlede cyklustid og tilhørende skrotlængde.

• Registrering af fuld spole og signaltransmission: Målertælleren når mållængden, udløser ændringssekvensen og signalerer, at akkumulatoren skal begynde at aflade — dette trin bør tage mindre end 200 millisekunder på et moderne PLC-styret system; relæ-logiske systemer introducerer ofte 1-3 sekunders forsinkelser, der forbruger akkumulatorkapacitet, før den mekaniske sekvens overhovedet begynder
• Kabelskæring og halesikring: Den flyvende fræser eller stationære skærer aktiverer, skiller kablet, og halen er fastgjort til den fulde spole — samlet varighed typisk 1-3 sekunder på automatiserede systemer; manuel halebinding forlænger dette til 15-30 sekunder og kræver, at linen stopper helt
• Fuld spolefjernelse og tom spolepositionering: Spolevognen eller revolverhovedet roterer eller indekserer for at bringe den tomme spole i oprulningsposition - tårn-lignende opsamlingsmaskiner fuldfører dette trin på 3-6 sekunder; enkeltpositionsmaskiner, der kræver udskiftning af gaffeltruck, tager 2-8 minutter afhængigt af faciliteternes layout og tilgængelighed af udstyr
• Ledningsfastgørelse og indledende viklingsacceleration: Kabelledningen er fastgjort til den nye spolekerne, og viklingsdrevet accelererer til at matche linjehastigheden - servodrevne opsamlingsmaskiner kan fuldføre denne acceleration på 2-4 sekunder; ældre DC-drevsystemer kan tage 8-15 sekunder at nå stabil viklingsspænding

Den samlede skrotlængde, der genereres pr. spoleskift, er produktet af linehastigheden og summen af alle trin, hvorunder akkumulatoren tømmes, og opsamlingen endnu ikke vikler sig ved konstant spænding. Ved en linjehastighed på 200 m/min producerer en samlet omstillingstid på 30 sekunder 100 meter potentielt ikke-specifikke kabel pr. skifthændelse - en betydelig materialeomkostning på en linje, der kører flere spoleskift pr. skift. Ved at reducere omstillingstiden til 8 sekunder gennem tårnoptagning og servoacceleration reduceres dette til cirka 27 meter, en 73 % reduktion af skrot pr. skift, der har en direkte indvirkning på produktionsudbytte og materialeomkostninger pr. kilometer produceret kabel.

Tension Feedback Arkitektur: Danser-baseret vs. belastningscelle-baseret kontrol

Motoriserede ledningskabeloptagningsmaskiner bruger en af to primære spændingsmålingsarkitekturer til at generere feedbacksignalet for viklingsspændingskontrolsløjfen: tilbagekobling af danserulleposition eller direkte vejecellespændingsmåling. Hver arkitektur har særskilte responskarakteristika, kalibreringskrav og fejltilstande, der gør den ene eller den anden mere passende afhængigt af applikationens kabeltype, linjehastighed og spændingsstabilitetskrav. Forståelse af de grundlæggende forskelle gør det muligt for ingeniører at specificere det korrekte system til nye installationer og diagnosticere kontrolydelsesproblemer på eksisterende systemer uden som standard at indstille controlleren som det første svar.

Dancer-baseret spændingskontrol bruger positionen af ​​en fjederbelastet eller pneumatisk belastet rulle i kabelbanen som et indirekte mål for spændingen - danserens forskydning er proportional med spændingskraften, når danserens masse og fjeder eller pneumatisk forspændingskraft er kendt. Den vigtigste fordel er mekanisk enkelhed og iboende akkumuleringsevne: Dancer-rullevandringen giver en buffer, der absorberer hastighedstransienter uden at kræve, at kontrolsløjfen reagerer øjeblikkeligt. Begrænsningen er, at danserens position er en indirekte spændingsmåling - den måler kraften ved danserens kontaktpunkt, som kan afvige fra spændingen ved viklingspunktet på grund af friktion i kabelbanen mellem danseren og spolen, især på kabler med stor diameter med høj bøjningsstivhed, der genererer betydelig kontaktfriktion mod styreruller og øjer.

Vejecellespændingsmåling placerer en strain gauge krafttransducer direkte i kabelbanen - enten som en instrumenteret styrerulle eller som en reaktionskraftsensor på en fast styrestift - og giver et direkte elektrisk signal proportionalt med kabelspændingen ved målepunktet. Vejecellesystemer eliminerer den friktionsinducerede målefejl i dansersystemer og giver et spændingssignal med højere båndbredde, der er mere egnet til højhastighedsviklingsapplikationer, hvor hurtige spændingstransienter skal detekteres og korrigeres inden for individuelle viklingsomdrejninger. Afvejningen er, at vejeceller ikke har nogen bufferkapacitet - kontrolsløjfen skal reagere på hver spændingstransient, hvilket kræver højere kontrolbåndbredde og mere omhyggelig PID-justering for at undgå oscillation. Vejecellesystemer kræver også periodisk kalibrering for at opretholde målenøjagtigheden, da strain gauge nul offset driver med temperatur og mekanisk træthed over tid.

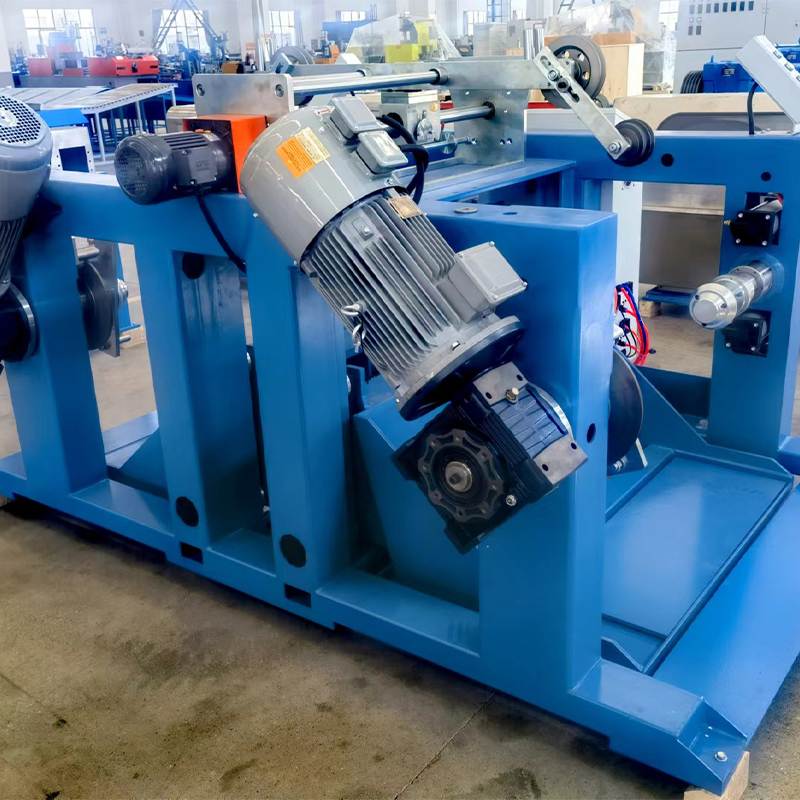

Mekanisk kompatibilitet med spole: Akselgrænsefladestandarder og belastningsklasser

En ofte overset kilde til problemer med viklingskvalitet på motoriserede wirekabeloptagningsmaskiner er mekanisk inkompatibilitet mellem viklingsspolerne og akslens grænseflade til opviklingsmaskinen. Kabelproducenter akkumulerer typisk et blandet lager af spoler fra flere leverandører i løbet af mange års drift, med subtile dimensionsvariationer i boringsdiameter, notgeometri og flangekoncentricitet, der forårsager problemer på optagningsmaskiner med snævre akseltolerancer. En spole med en boringsdiameter, der er 0,3 mm større end den nominelle aksel, skaber en frigangspasning, der gør det muligt for spolen at køre excentrisk under viklingsspænding - excentriciteten genererer en spændingsrippel én gang pr. omdrejning, som kontrolsystemet ikke kan undertrykke, fordi det er mekanisk induceret i stedet for procesgenereret.

De relevante mekaniske parametre for spole, der skal verificeres for kompatibilitet med en motoriseret wirekabeloptagningsmaskine, omfatter boringsdiameter og -tolerance, kilesporbredde og -dybde, flangeudløbsspecifikation og spolens nominelle vægtkapacitet ved det maksimale kabelfyldningsniveau. Spolevægtkapaciteten er særlig vigtig på maskiner til automatisk kabeloptagning med høj gennemløbskraft - viklingsspændingen, der påføres over hele spoletraversbredden, genererer et betydeligt bøjningsmoment på spoleaksellejerne, og overskridelse af spolens strukturelle værdi kan forårsage flangedeformation, der permanent beskadiger spolen og skaber en sikkerhedsrisiko for spolen.

• Verifikation af borediameter: Mål boringsdiameteren for nye spolebatcher med en kalibreret boringsmåler, før de tages i brug — accepter kun spoler inden for ±0,05 mm fra akslens nominelle diameter til præcisionsoptagningsapplikationer; bredere tolerancer kræver tilspidsede adapterhylstre, der tilføjer kompleksitet og potentiale for excentricitet
• Eftersyn af flangeudløb: Kontroller flangefladeudløbet med en måleur på en referencedorn før første brug og efter enhver hændelse for spolefald — udløb, der overstiger 0,5 mm pr. 300 mm flangeradius, indikerer flangedeformation, der vil forårsage fejl i vendingstidspunktet og kantvulstdannelse
• Maksimal fyldvægt beregning: Beregn den maksimale kabelfyldningsvægt som produktet af spolens nettoopbevaringsvolumen (samlet spolvolumen minus kernevolumen) og kabelvægten pr. volumenenhed — kontroller, at denne værdi er under spolens nominelle bruttobelastningskapacitet, som inkluderer spolens taravægt, med en minimumssikkerhedsfaktor på 1,5
• Keyway pasform klasse: Angiv en tætsiddende kilegang (JS9/h9 eller tilsvarende iht. ISO 286) til optagningsapplikationer i stedet for de normalpassede tolerancer, der bruges til generel kraftoverførsel - løse kilepaspasninger tillader spolens rotation i forhold til akslen under acceleration og deceleration, hvilket producerer mikroskridhændelser, der skaber lokale spændingsspidser

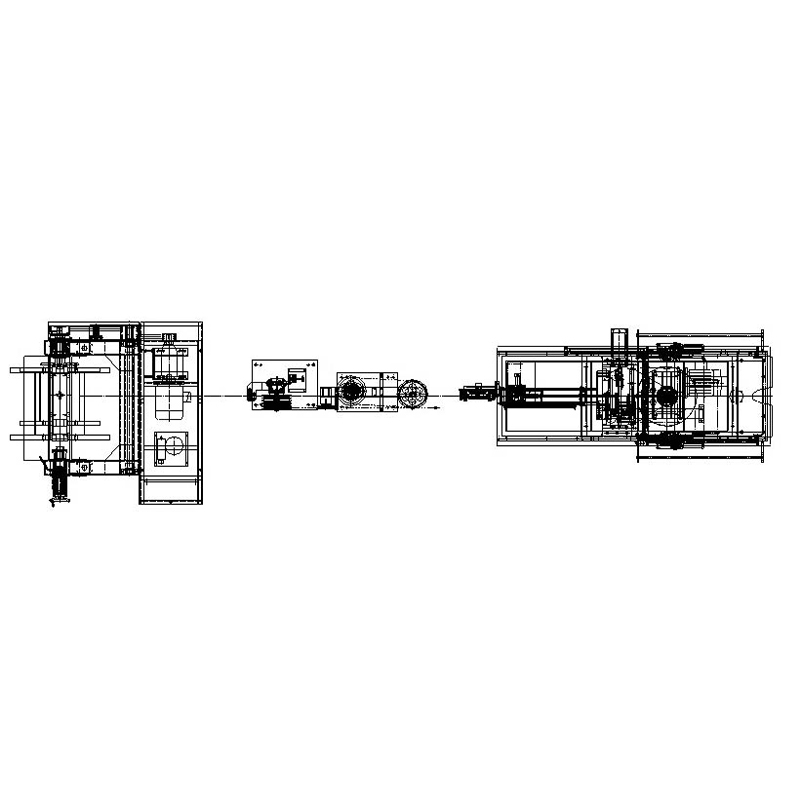

Eftermontering Integrering af automatiske kabeloptagningsmaskiner i eksisterende ekstruderingslinjer

Tilføjelse af en automatisk kabeloptagningsmaskine til en eksisterende ekstruderingslinje, der oprindeligt var designet til manuel optagning, involverer kontrolintegrationsudfordringer, som ofte undervurderes i projektplanlægningsfasen. Ekstruderingslinjens aftrækshastighedsregulator er designet til at fungere som terminalhastighedsreference for linjen - den indstiller produktionshastigheden, og alt opstrømsudstyr følger. Når en automatisk optagningsmaskine tilføjes, introducerer den et andet lukket kredsløbskontrolsystem for enden af ​​linjen, som også forsøger at regulere kabelspændingen gennem hastighedsjustering. Uden korrekt koordinering af disse to kontrolsløjfer interagerer de negativt: Aftrækket øger hastigheden som reaktion på et spændingsfaldssignal, mens optagningsdrevet samtidig reducerer hastigheden som svar på det samme spændingsfald, hvilket skaber en vedvarende oscillation, som ingen af ​​sløjfene kan løse uafhængigt.

Standardløsningen er at konfigurere optræksdrevet i momentstyringstilstand i stedet for hastighedsstyringstilstand, hvor aftræksdrevet forbliver som hastighedsmaster. I drejningsmomentstyringstilstand anvender take-up-drevet et konstant viklingsmoment svarende til målspændingsindstillingspunktet, og viklingshastigheden justeres automatisk, så den matcher aftræksudgangshastigheden - svarende til hvordan en passiv bremse giver konstant modstand uanset hastighed. Dancer-rullepositionen tjener så kun som et trimsignal til justering af momentindstillingspunktet, ikke som den primære hastighedsreference. Denne kontrolarkitektur eliminerer sløjfeinteraktionsproblemet, fordi take-up-drevet ikke længere konkurrerer med aftrækket for at kontrollere kabelhastigheden - det giver simpelthen et kontrolleret modstandsmoment, som aftrækshastighedsregulatoren kan køre imod uden konflikt.

Grundlagt i 2002 i Shanghai med investeringer fra Taiwan og udvidet gennem Jiangsu Yessjet Precise Machinery Co., Ltd. i Yixing, Wuxi i 2017, har Shanghai Yessjet Precise Machinery Co., Ltd. akkumuleret omfattende erfaring med at integrere motoriserede ledningskabeloptagningsmaskiner og automatiske kabeloptagningsmaskiner indbygget af en bred vifte af originaludstyrsproducenter. Integrationsteknikprocessen begynder med en kontrolsystemaudit af den eksisterende linje for at identificere aftræksdrevtypen, kommunikationsprotokolkapaciteten og tilgængelig I/O til interlocking — efterfulgt af en defineret integrationsarkitektur, der specificerer præcis, hvordan take-up-drevet vil modtage sin hastighedsreference, og hvordan dansersignalet vil blive dirigeret for at undgå loop-interaktion. Denne strukturerede tilgang har konsekvent reduceret eftermonteringstid sammenlignet med ukoordinerede tilføjelsesinstallationer, hvor kontrolinteraktionsproblemer opdages og løses iterativt under produktionsforsøg.
